水素燃料電池スタックの研究と応用のための制御ユニット「Cell Voltage Monitor」のキット

ユニポスWEBサイトの 水素燃料電池スタックの研究と応用のための制御ユニット Cell Voltage Monitor のページに、CVM24P モジュールをベースとした、チャンネル数の異なる2つのキット(CVM-Kit48P, CVM-Kit120P) と、さらにチャンネルが必要な場合に活用できる拡張キット(CVM-Ext24P)を追加しました。

Kolibrik社のCVM(Cell Voltage Monitor, セル電圧モニタ)システムは、寿命条件を監視することで個々のセルの劣化を防ぎ、アプリケーションで最適な作業条件を保つのに役立ちます。

今回ラインアップに加わったCVM24Pをベースとしたキットは、USBインターフェースを備えたPC、またはRS485バス(XC2プロトコルまたはMODBUS)、またはCANバスを使用してPLCに直接接続できます。



CVM24P … 水素燃料電池スタック用に設計されたスタッカブルCVMシステム

主な仕様

– 24 channels per one CVM24P module
– Channel voltage range -5V to 5V , can be extended
– Multiple modules can be chained to get more channels
– A/D converters resolution 24-bit
– Input impedance >= 1 MΩ
– Sample rate up to 500 sps
– Cell connection via 26-pin IDC connectors
– Compatible with all other Kolibrik.net modules (詳細はこちら)
– XC2/RS485 bus, CAN bus, MODBUS RTU
– Stand alone or component of Compact Modular System and FC Stack Control System
– IO (1x digital output, 1x digital input)

アプリケーションの例

– 水素燃料電池テストスタンド
– 水素技術・水素燃料電池・電解槽の研究、および制御システム
– 自動車対応ソリューション

キットについて

キットの種類とチャネル数:

– Single CVM24P module: 24 channels (ベースモジュール)
– CVM-Kit48P 48 channels: 48 channels
– CVM-Kit120P 120 channels: 120 channels
– CVM-Ext24P: additional 24 channels
※複数のモジュールをデイジーチェーン接続し、数百チャネルを測定できます。

サイズ:

– CVM24P module:  85 x 58 x 13.5 mm(without enclosure)
– CVM-Kit48P:  90 x 61 x 56 mm
– CVM-Kit120P:  90 x 61 x 104 mm
– CVM-Ext24P:  90 x 61 x 16 mm

外観 (CVM-Kit48P/CVM-Kit120P/CVM-Ext24P):



セット内容(CVM-Kit48P/CVM-Kit120P):



システムの構成について

モジュールの構成

CVM(Cell Voltage Monitor, セル電圧モニタ)は、電源および通信モジュール(KMS-PWR*)で構成されており、チャネル数に応じたモジュールを繋ぐことができます。

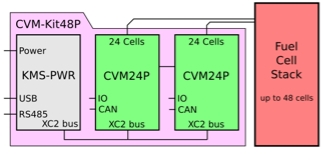

Block scheme of modules in 48-channel kit CVM-Kit48P

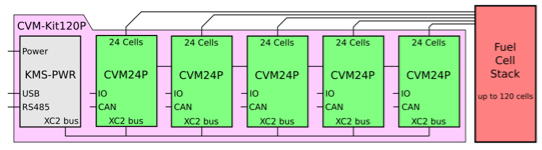

Block scheme of modules in 120-channel kit CVM-Kit120P

Example of 72-channel monitoring system made by extending CVM-Kit48A kit by an extension kit CVM-Ext24P



* KMS-PWRは、XC2 / RS485接続、USBからXC2へのコンバーター、RaspberryPiのようなボードインターフェイスを備えたKMSシステムバス電源用のモジュールです。 KMSは、サイズが制限されたコンパクトな制御ソリューション用に設計された積み重ね可能なモジュラーシステムのことです。詳細はこちらを参照してください



kolibrik社の製品

Low power measurement: 低電力測定
– Pico Potentiostat … ポテンショスタット
– CVM32A … 水素燃料電池スタック用に設計されたCVMシステム*
アプリケーション向けの費用対効果の高いソリューション
– CVM24P … 水素燃料電池スタック用に設計されたスタッカブルCVMシステム*
水素燃料電池の研究やテスト、精密なアプリケーション、自動車対応ソリューション
– USB meters … 簡易USB電圧計
– Tevomet … マルチチャンネルタイプの温度および電圧モニタ
一般的な温度と電圧の監視のためのソリューション

* セル電圧モニタ(CVM = Cell Voltage Monitor)システム

※Kolibrik社のその他の製品のお取り扱いについても、お気軽にお問い合わせください

テガラ株式会社は、Kolibrik.net 社の認定リセラーです
