ユニポスWEBサイトにて掲載しております、フィンランドのAivosto Oy 社が販売するフローチャート作成ツール Visustin をご紹介します。
2016年にリリースされた「Visustin v8」が現行バージョンとなります。
Visustinとは

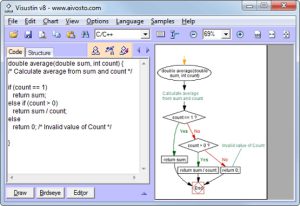

C、C++、PHP、Java といった様々な言語のソースコードを、フローチャートやUMLのアクティビティ図(Activity Diagram)に変換し、視覚化することのできるソフトウェアです。
Visustinは、ソースコードのif文やelse文、ループやジャンプを読み取り、自動化されたダイアグラムを構築できるため、プログラムロジックの確認、プロジェクト文書へのフロー図の追加、デバッグ作業、リバースエンジニアリングが容易になります。ソフトウェア開発者、ドキュメントライター、デバッガー、およびソフトウェアの保守などに役立ちます。
主な特徴
- ソースコードからフローチャートを自動的に作成
- フローチャートの編集
(コメントの挿入、図形の追加、ハイライト、リンクの修正、レイアウト微調整など) - マウスを使ったフローチャートの描画
- アクティビティ図に対応
- チャートの印刷(プリントアウト)
- フローチャートのPDF化、高品質PDFチャートの保存
- 画像ファイルまたはWEBページにてフローチャートを保存
- エクスポート(ソースコードをVisioダイアグラムに変換)

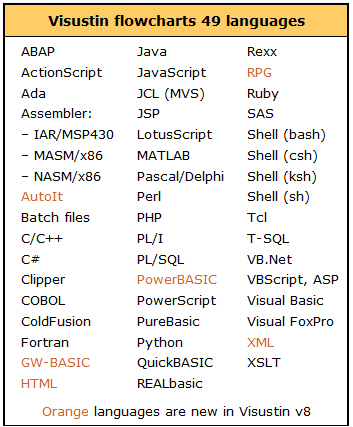

- 49言語に対応
対応OS
Visustinは、Windows上で動作します。必要なのは、ソースコードだけです。ソースコードは、サポートされている言語であれば、Windows、Unix、MacIntosh、MS-DOS、メインフレーム、どんなプロセッサや環境でも問題ありません。プログラミング環境、ライブラリ、ハードウェアとは無関係に動作します。
- Windows 2000 / XP / 2003 / Vista / 7 / 8 / 8.1 / 10
- Mac(Mac上でWindowsアプリを動作させる手順に準ずる)
※参考：Visustinの使用方法

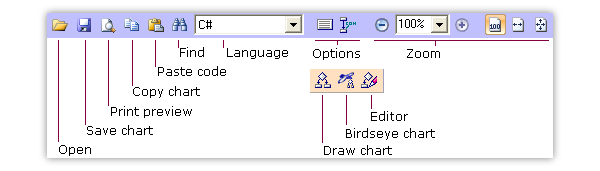

■フローチャートの描き方
- プログラミング言語の選択
ツールバーのドロップダウンリストから言語を選択
※Visustinは数十種類の言語をサポートしています
※対応言語内に該当言語が見つからない場合は、ご利用中の言語に最も近い代替言語でお試しください - ソースコードのロード
A.ツールバーの「Open」ボタンから任意のソースファイルを開く
B.コードスニペットをコピーしVisustinへペーストする
C.ファイルおよびコードスニペットをVisustin上にドラッグ＆ドロップ - フローチャートの描画
「Draw chart」ボタン、または「F5キー」を押下
(別の方法:「Birdeye chart」ボタン、または「F6キー」を押下)
※そのほかの使い方については 下記をご参照ください
Features – Help contents
https://www.aivosto.com/visustin/help/index.html

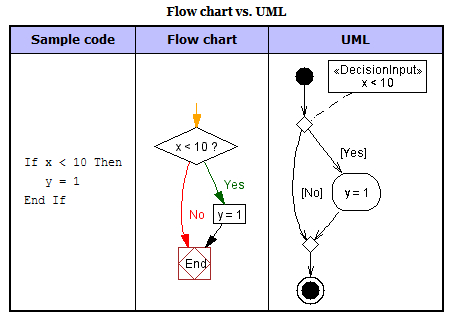

■フローチャートまたはUML
デフォルトではフローチャートスタイルで図を生成しますが、メニューの「Option」より「UML activity diagram style」を選択いただきますと、UMLのようなダイアグラムを作成することができます。このスタイルは、UML2アクティビティ図を応用したものです。
すべてのスタイルには同じ情報が含まれていますが、チャートシンボル(Flow chart symbols / Flow chart alternative symbols / UML symbols )に違いがあります。お好みのスタイルをお選びください。
※チャートシンボルについては 下記をご参照ください
Visustin – Chart symbols
https://www.aivosto.com/visustin/help/symbols.html
その他のAivosto Oy社製品につきまもお取り扱い可能です。
ご希望の製品やURLをお知らせください。
