Raspberry PiCM4搭載のヒューマンマシンインターフェースデバイス「reTerminal」

■こちらは、2021年8月26日に投稿された記事のため、情報の内容が古い可能性があります。

ユニポスWEBサイトに、Raspberry PiCM4搭載のヒューマンマシンインターフェースデバイス、reTerminal – Embedded Linux with Raspberry Pi のページを追加しました。

reTerminal は、Raspberry Pi Compute Module 4(4GB RAM, 32GB eMMC)、5インチのマルチタッチスクリーン(IPS, 解像度1280×720)を備えたヒューマンマシンインターフェース(HMI)デバイスです。

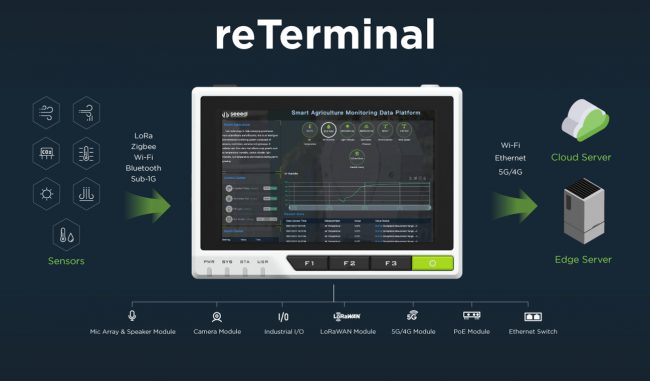

さまざまなワイヤレスプロトコル(LoRa, Zigbee, Wi-Fi, Bluetooth, Sub-1GHz)を介してセンサーデバイスを接続でき、取得したデータはイーサネット、Wi-Fi、5G/4Gを介してクラウド化またはエッジサーバーへ保存できます。

reTerminal 詳細

部品の共有化を実現するうえで重要とされるモジュラーデザインが適用された、ヒューマンマシンインターフェイス(HMI)デバイスです。Raspberry Piを搭載し小型でありながら多機能で、使いやすく、豊富なアクセサリーで拡張も可能です。また安定性の高さと、セキュリティ機能(暗号化など)も優れており、IoT、エッジAIアプリケーションの構築など幅広く活用いただけます。

アプリケーションの例

組込み用Linuxシステム
スマートファクトリー
スマート倉庫
スマートホーム
機械学習・エッジAIアプリケーション
IoTコントローラ
ハンドヘルドデバイス

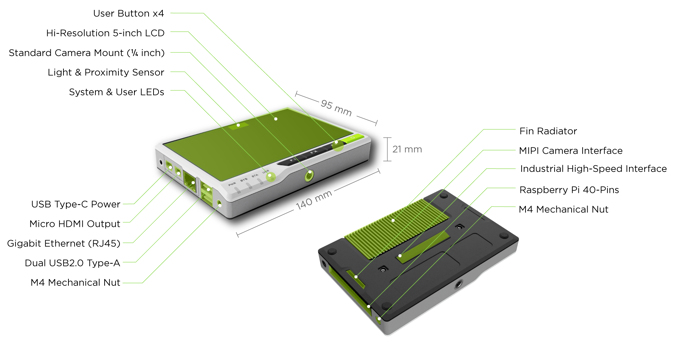

主な機能

– 高い安定性と拡張性に優れた統合されたモジュール
– Raspberry Pi Computer Module 4（4GB RAM, 32GB eMMC）を搭載
– 5インチ IPSマルチタッチスクリーン(解像度 1280×720)
– デュアルバンドWi-Fi(2.4GHz/5GHz) + Bluetooth 5.0 BLE

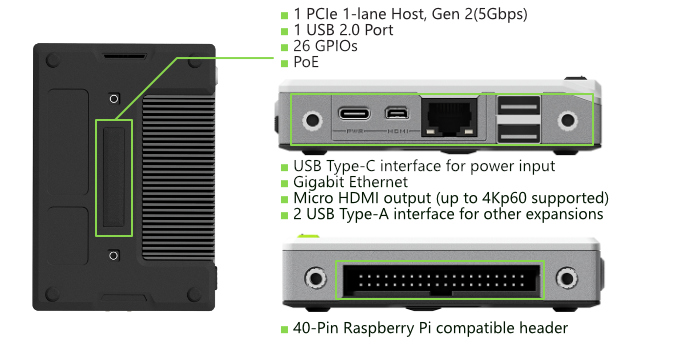

– 高速拡張インターフェースと豊富なI/Oコネクタ
– 安全なハードウェアベースのキーストレージを備えた暗号化コプロセッサ
– 加速度センサー、光センサー、RTCなどの組み込みモジュール
– ギガビットイーサネットポート、デュアルUSB2.0 Type-Aポート
– 40ピンRaspberry Pi互換の40ピンヘッダー(IoTアプリケーション向け)
– Microsoft Azure認定

主な仕様

Platform	Broadcom BCM2711 quad-core Cortex-A72 (ARM v8) 64-bit SoC @1.5GHz
Memory	4GB LPDDR4 with on-die ECC
eMMC	32GB
Wireless	Wi-Fi 2.4GHz and 5.0GHz IEEE 802.11b/g/n/ac, Bluetooth 5.0, BLE
Display	5-inch 720×1280 LCD, Capacitive touch panel (support multi-touch)
Video	Micro HDMI, MIPI CSI, Multimedia (H.265/H.264/OpenGL)
Power	5V@4A DC(Recommended)
Operating Temperature	0-70°C( For the LCD Screen: 0-60°C)
Dimensions	140mm x 95mm x 21mm
