ユニポスWEBサイトに、電力と使用電力量を正確に測定しグラフ表示できるハイエンド機器「Joulescope」 のページを追加しました。
Joulescopeは、広い電流範囲とエネルギー消費の急激な変化をマルチメーターのように察知し、自動的に処理します。 エネルギー効率の向上を目指す、設計者、エンジニア、メーカーのプロジェクトに最適です。
主な用途
- 効率分析 : 電力効率の高いソフトウェアとファームウェアの設計
- システム最適化 : ハードウェアの電力最適化、スリープ電流の最適化
- 電力消費評価 : 電力プロファイリングと電流プロファイリング、ソフトウェア消費電力の特性評価
- バッテリー寿命解析 : バッテリー寿命の延長
- パワーマネジメント : マイクロコントローラの電流測定と最適化
- ハードウェアとソフトウェアのトラブルシューティング
- 割り込みサービスルーチンのプロファイリング
- USB 2.0突入電流およびサスペンド電流に関するプリコンプライアンステストの実施
- 汎用電流、電圧、電力、エネルギー、電荷測定

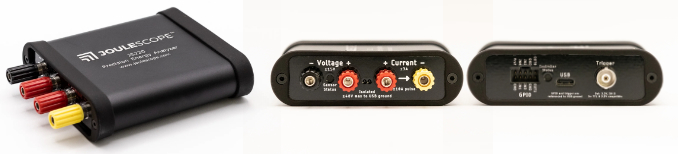

Joulescope JS220の主な特徴、仕様
300kHz の帯域幅で 1 秒あたり 200万回電流と電圧を測定できる、コストパフォーマンスに優れた高精度エネルギー分析装置です。
主な特徴
- リアルタイムで電力消費を測定・解析可能
- 動作中の電子機器の細かい電力消費の変化を検知
- 広い電流範囲(μAからA単位)の測定と可視化
- 各所での電力使用状況の把握が可能
主な仕様
- 電圧範囲：±15V
- 電流レンジ： ±3A 連続
- 電流パルス：±10A (<10ms、<平均3A/秒)
- 分解能：0.5 nAまで、ダナミックレンジ相当34-bit
- 帯域幅：300 kHz
- 同期測定：200万サンプル/秒 (16-bit)
- シャント抵抗間の切り替え速度：高速1μs
- センサーポート： USBから電気的に絶縁
- 対応OS：Microsoft Windows, macOS, Linux

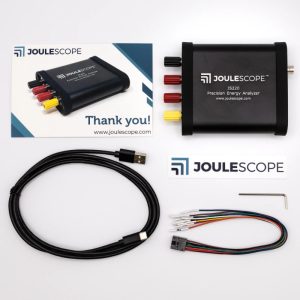

セット内容
- Joulescope JS220 instrument with installed binding post front panel
- 5′ USB cable
- 25 cm GPIO cable
- Allen wrench (for swapping the front panel)
- Quick start guide
- Sticker
- Carrying case

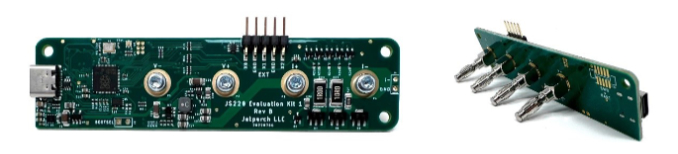

Joulescope JS220 Evaluation Kit 1 の主な特徴、仕様

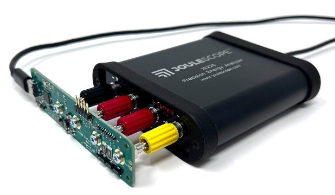

Joulescopeで測定した実際の波形(信号)の変化を測定し表示するキットです。Joulescopeによる電力測定のデモや評価に使用できます。
主な特徴
- 入力信号変化時の消費電力の動的変化を測定可能
- PC上で測定結果をグラフ表示し、電力消費の分析が可能

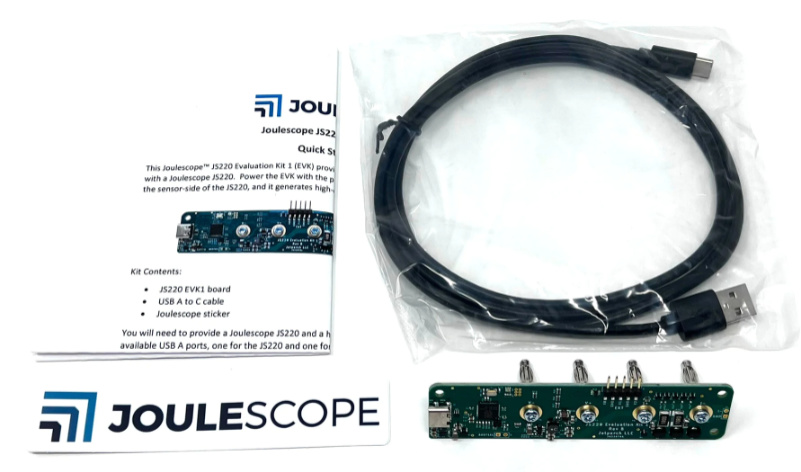

セット内容
- EVK board
- 5′ USB A/C cable
- Joulescope Sticker
- Quick start guide
※Joulescope JS220は用途によってフロントパネルの変更が可能です。Joulescope のフロント パネルの設計はオープンソースであり、メーカー公式GitHub で入手できます。
Joulescopeの主な研究開発用途
- パワーアナリシス：電力消費の評価
- デバイス性能評価：電流/電圧プロファイリング
- バッテリー評価：充放電サイクルの解析
- IoTデバイステスト：省電力動作のモニタリング
- エネルギーハーベスティング：小型デバイスの動作特性の調査
Joulescopeのドキュメントは、メーカーWEBサイトよりダウンロードいただけます。
Joulescope Downloads
https://download.joulescope.com/
ご興味のある製品がございましたら、ぜひお気軽にご相談ください。
|
■商品の詳細、お問い合わせはこちら Joulescope | エネルギー 最適化研究 省エネ
|
